管電壓最大90KV, 5微米焦斑，閉管，自動休眠保護設計
高清數字平板接收器（1536*1536）
載物臺尺寸500*400mm
程序化自動拍攝與量測
軟件：密碼權限,方形/圓形面積量測，弧線高度量測
鼠標一鍵式操作系統
輻射安全標準≤1μSV/H

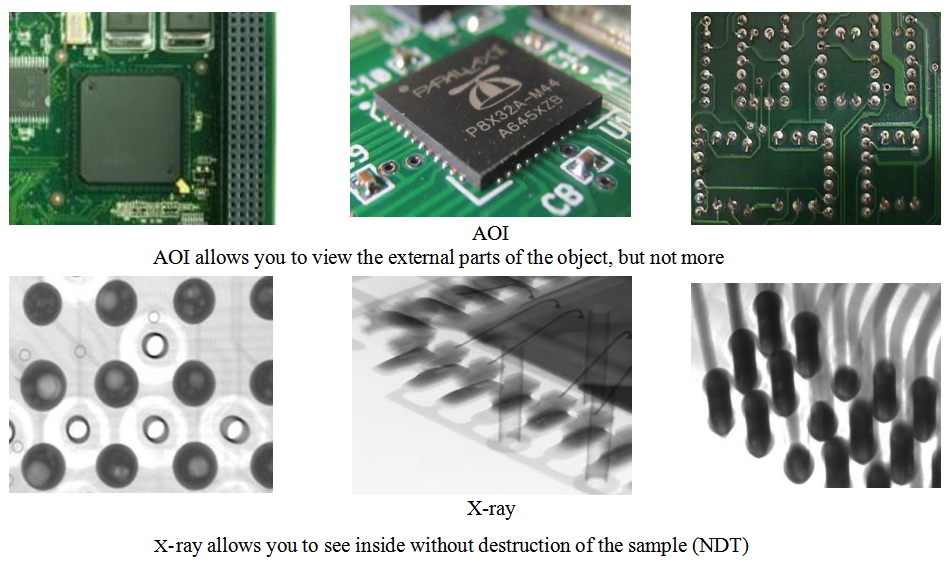

XRAY檢測產品應用

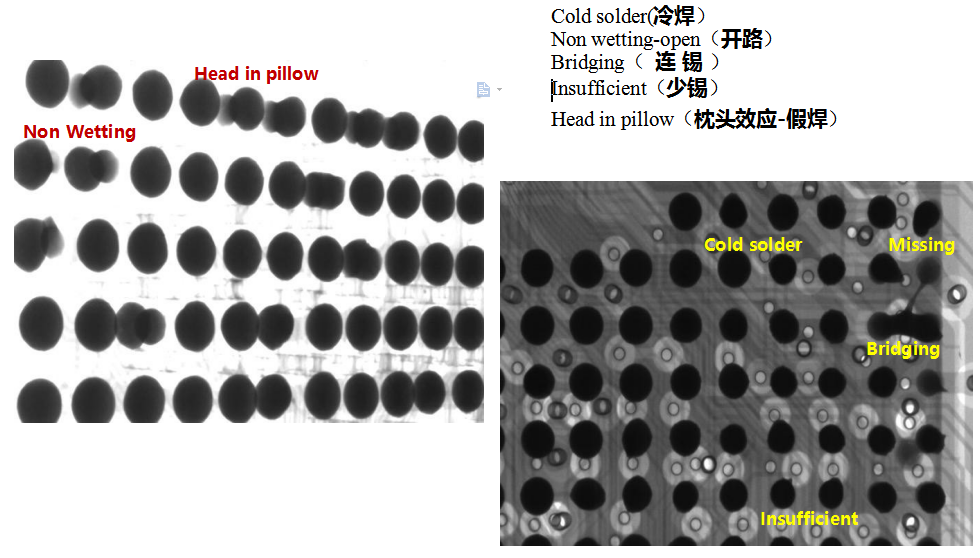

BGA不良分析

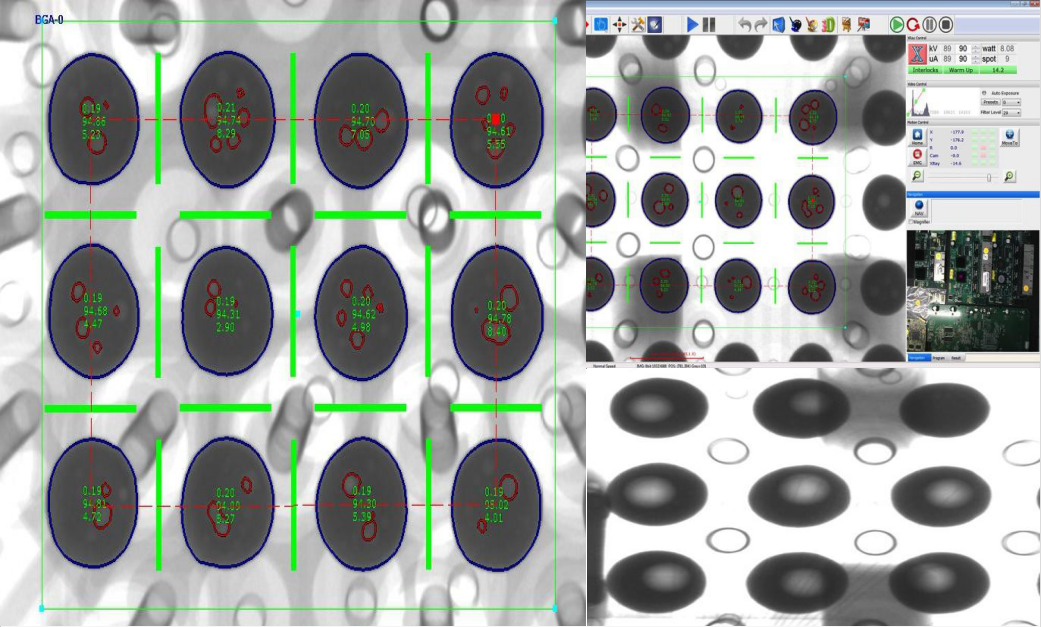

BGA氣泡檢測

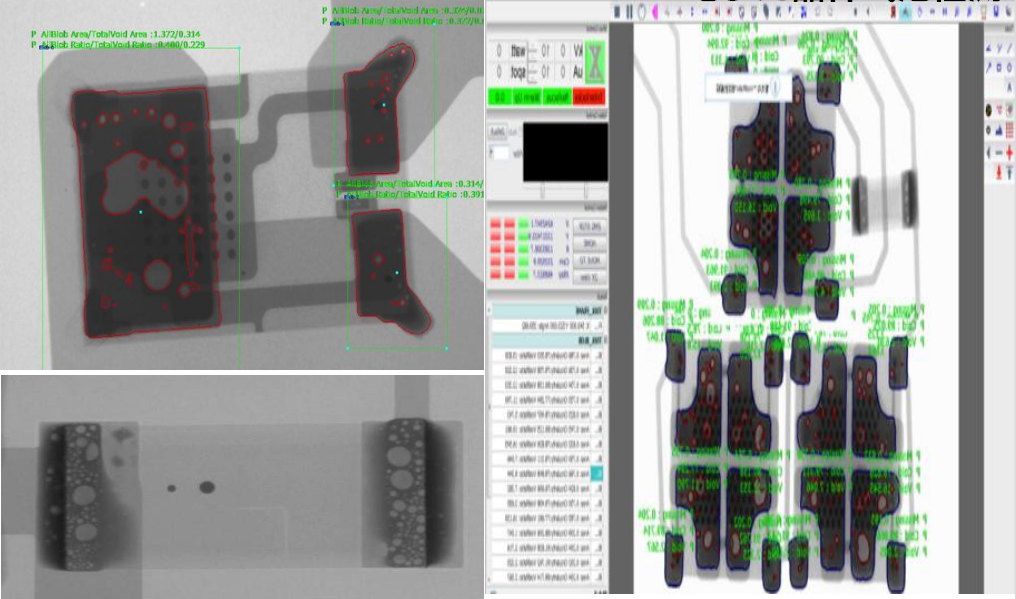

電子元器件氣泡檢測

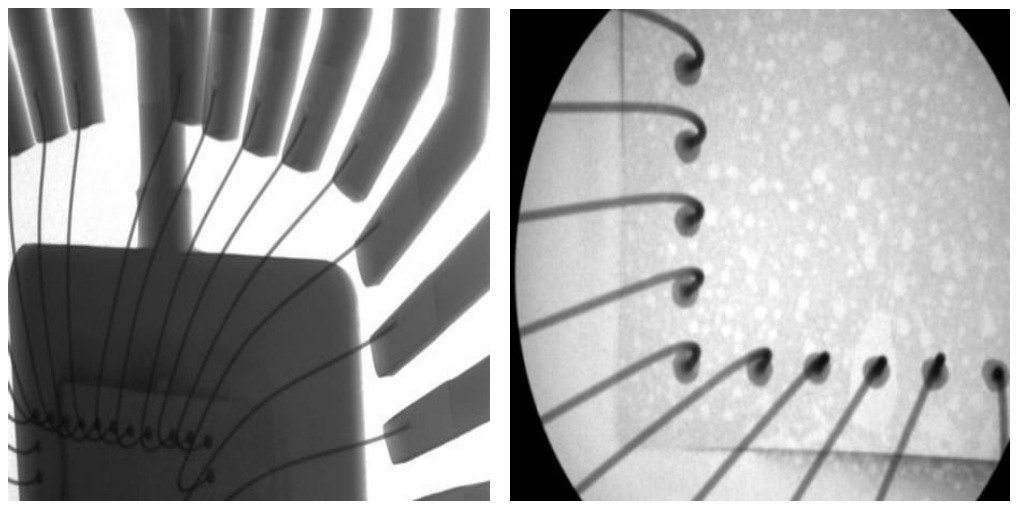

綁定線檢測

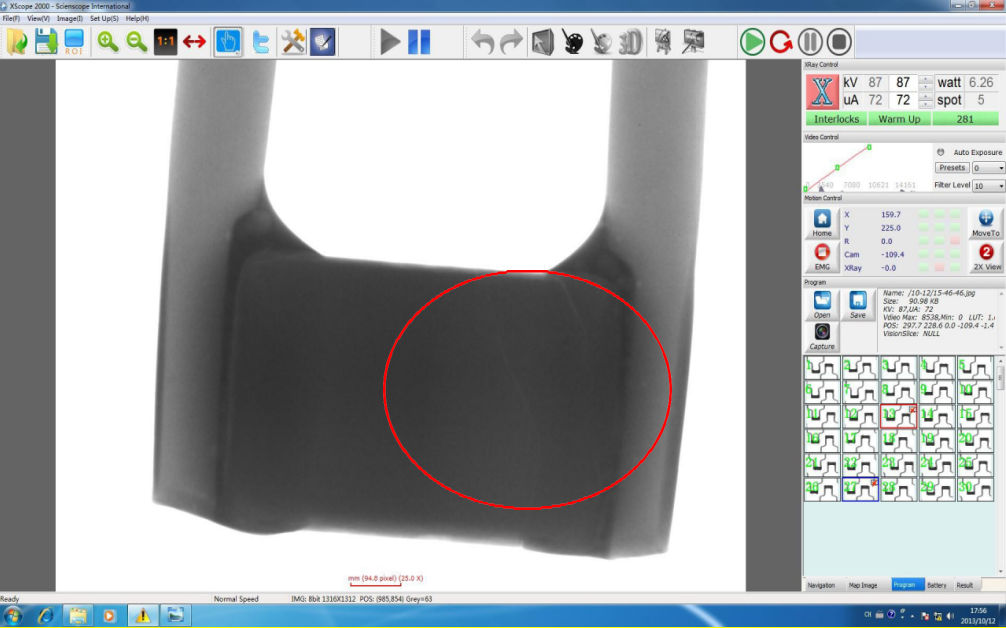

陶瓷電容裂痕影像

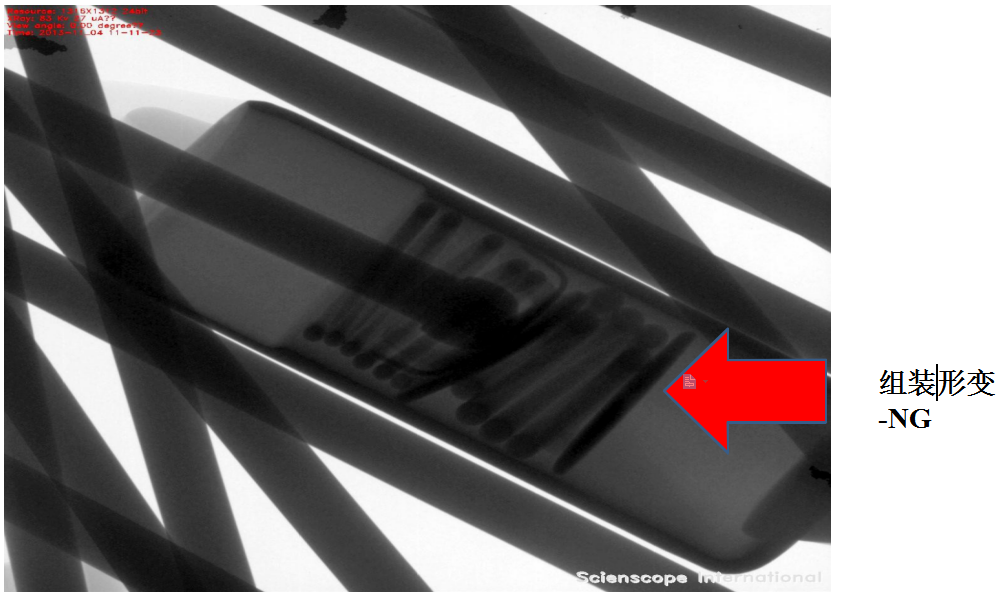

元器件檢查影像

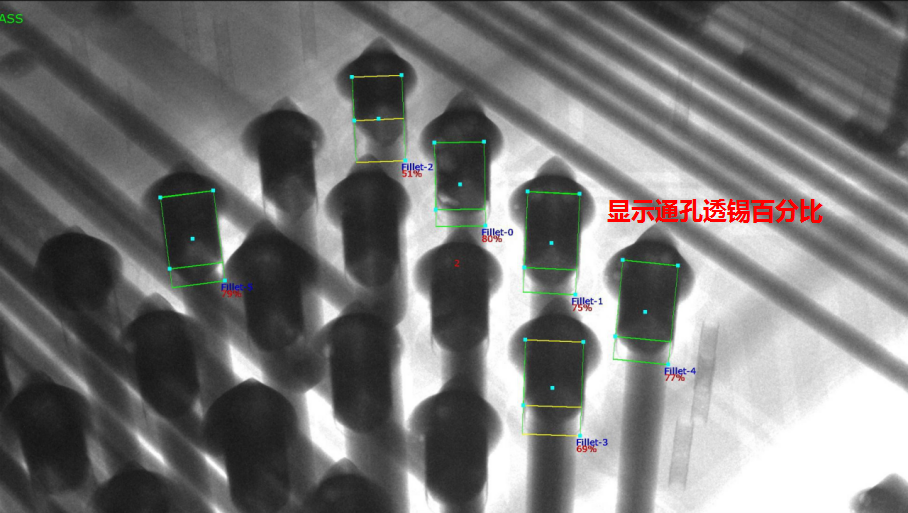

通孔透錫率測量

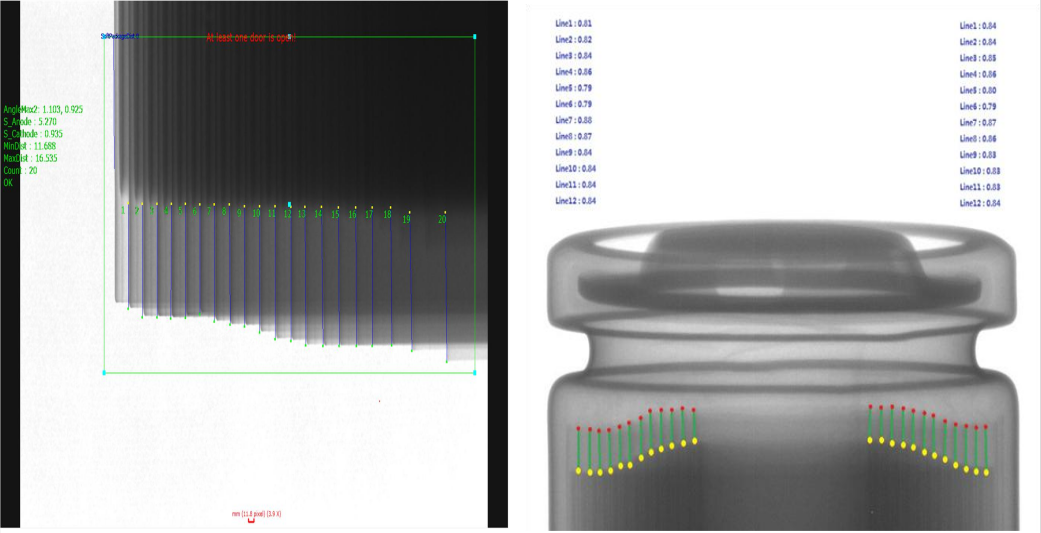

鋰電池檢測

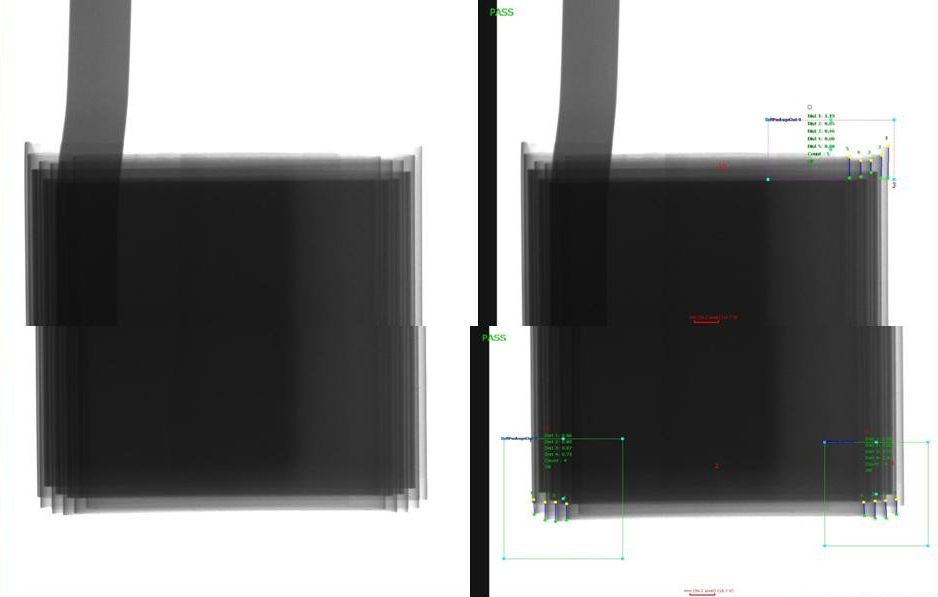

動力方形圓柱電池檢測
設備特色與優勢

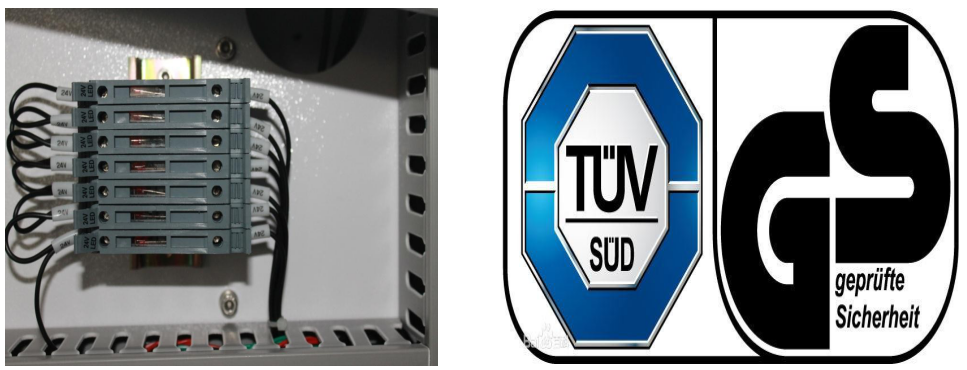

設備內部保險絲安全設計通過歐洲TüV安全認證，每個電氣回路都有單獨保險絲保護 。

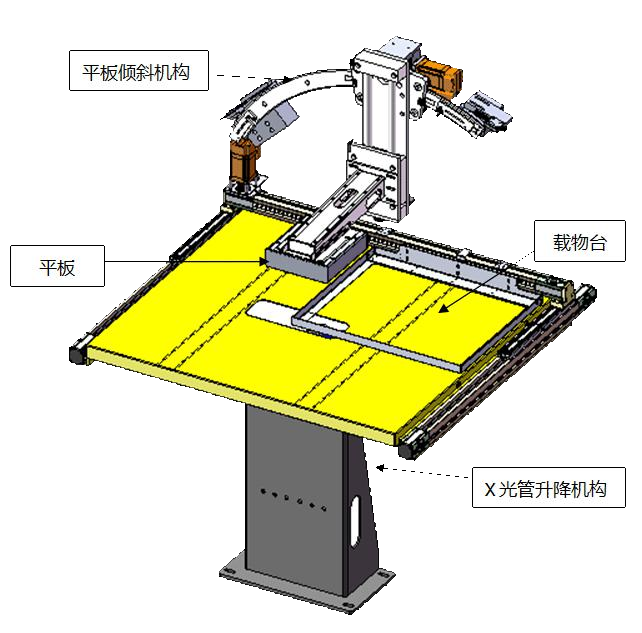

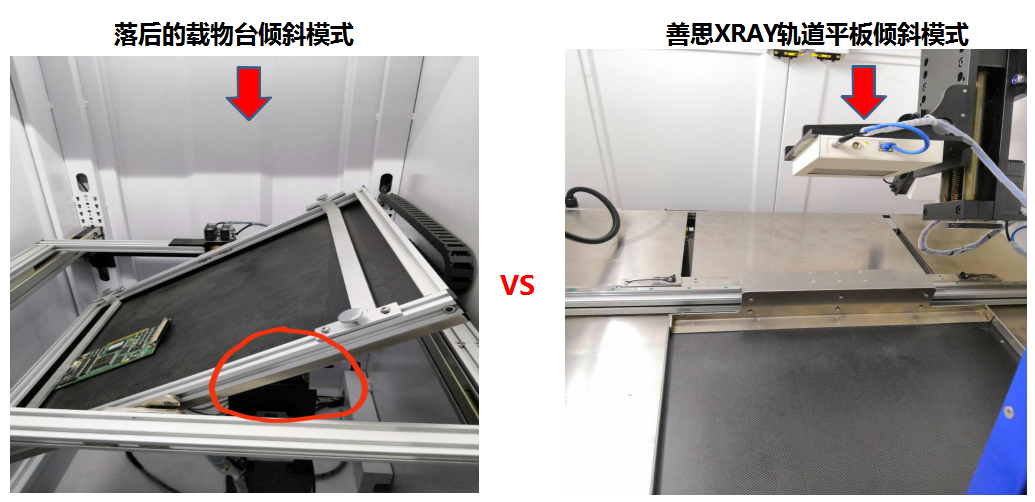

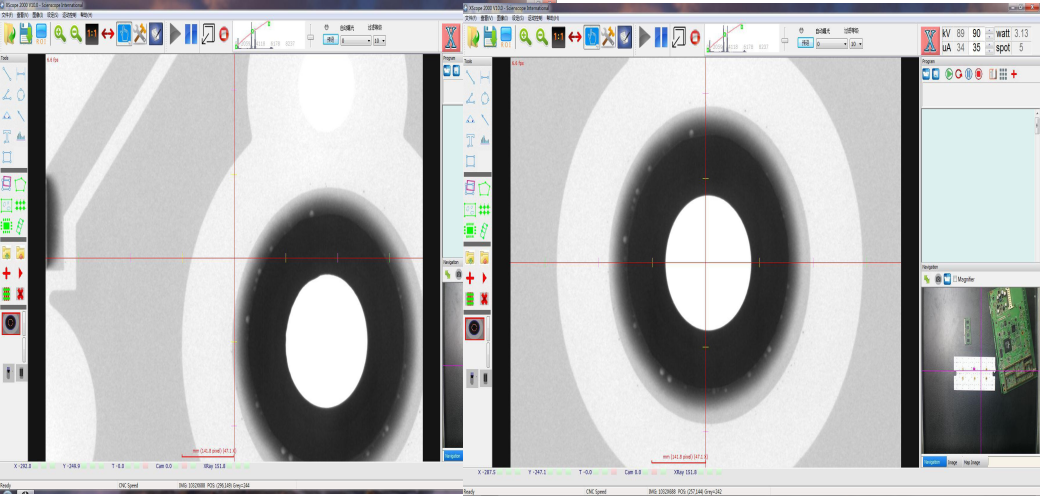

圖像傾斜追蹤
圖像傾斜追蹤開啟后，平板傾斜時可以使當前查看的畫面一直保持在屏幕中心，無需人工移動平臺盲尋圖像。

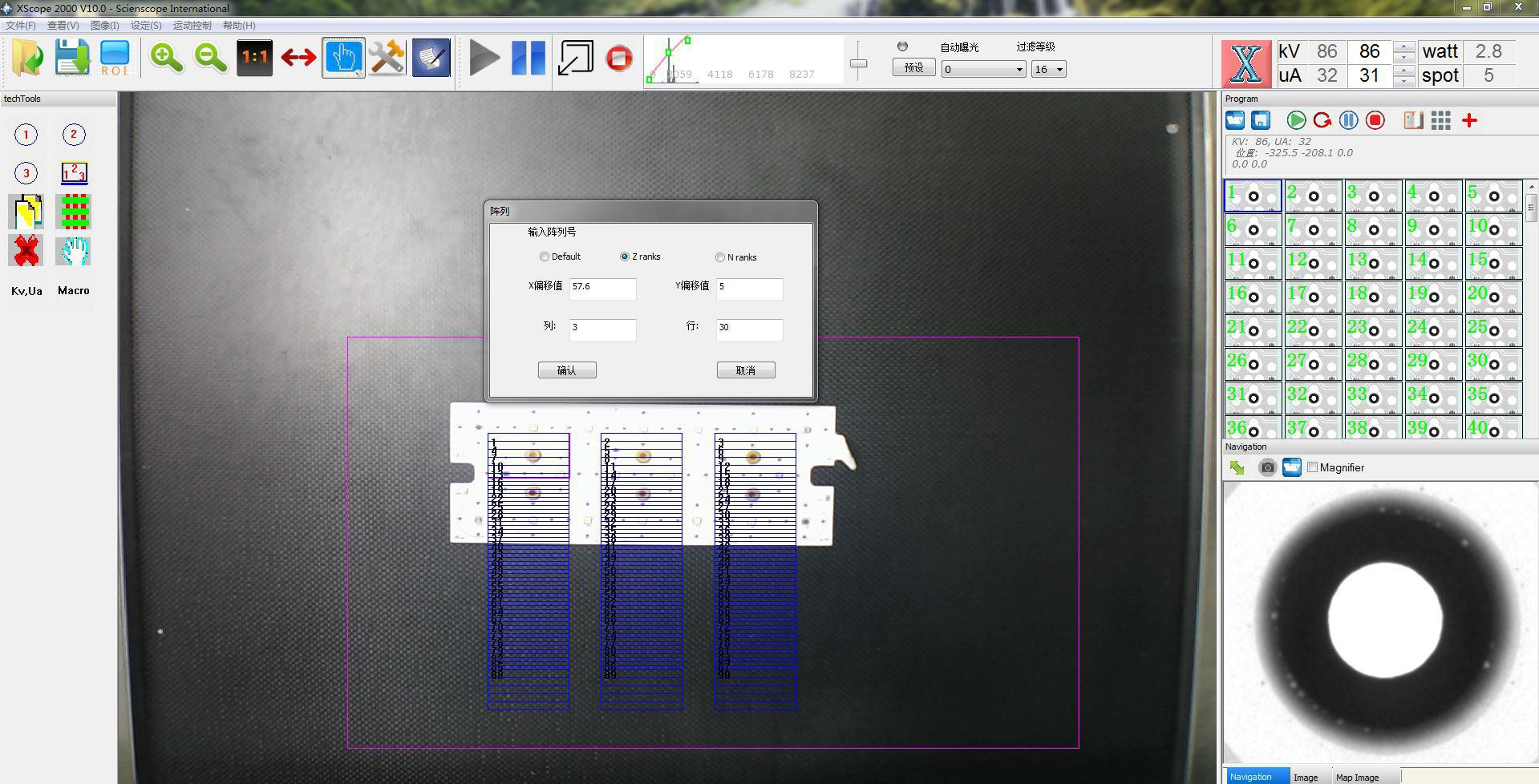

陣列編程,自動判定
針對規則排列的產品測試點，點數比較多的，使用陣列編程，只需要知道第一測試點位置，X方向第二測試點X坐標，Y方向第二測試點Y坐標，即可陣列編程，最多可陣列一千個測試點，可植入手動判定或者自動判定。十五分鐘內即可完成，大大提升編程效率。

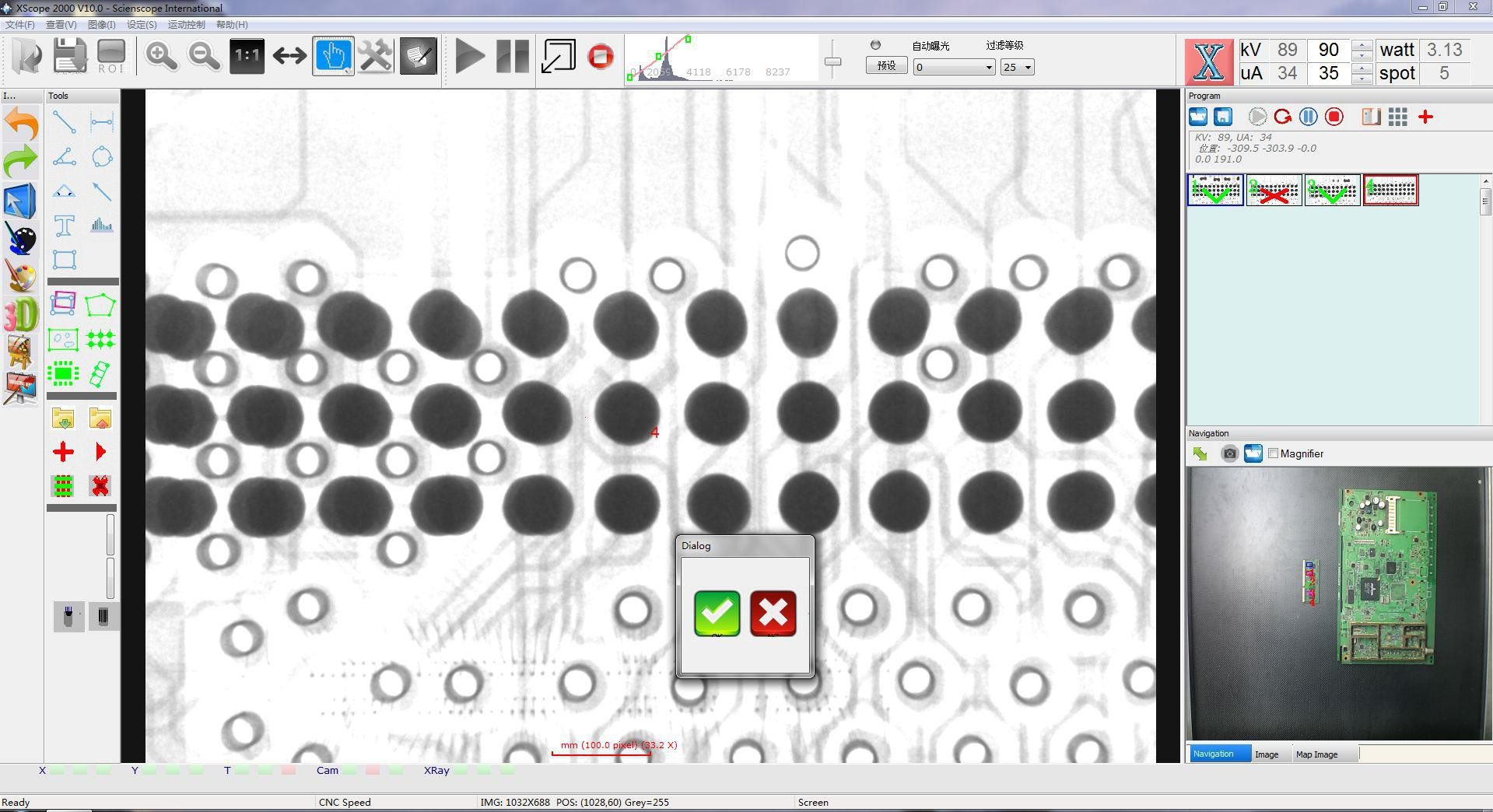

CNC編程，自動判定/人工判定
針對產品復雜背景的產品，軟件無法自動判定的，CNC編程后，開啟人工判定功能， CNC自動走位， 由人工進行判定結果。大大提升手動測試效率。
預設保存產品清晰條件
針對任意類型的產品，將圖像調清晰后，可點預設將當前條件保存下來，并命名，當下次再測試相同產品，只需點擊測試點，無需再調節圖像，直接調出預設條件，圖像即會自動調節到保存條件時的清晰狀態。無需擔心操作員不會調節清晰度問題。
雙擊移動畫面到屏幕中心
在當前測試畫面，鼠標箭頭對準任意一個元器件，鼠標左鍵雙擊，元器件圖像會自動移動到屏幕中心，無需人工多次移動，大大提升測試效率。
| 整機狀態 | 產品型號 | View X1800 |
| 設備重量 | 800KG | |
| 設備尺寸 | L1100*W1200*H1530（mm） | |
| 電源規格 | 50-60Hz/220V | |
| 氣源規格 | 無需接氣 | |
| 整機功率 | 1.2KW | |
| X射線系統 | X光管最大電壓 | 閉管90KV |
| X光管焦斑 | 5μm | |
| 成像 | 主相機類型 | 高清數字平板 |
| 主相機分辨率 | 1536*1536 | |
| 檢測項目及尺寸 | 可測試最寬產品尺寸 | 460mm |
| 可測產品最長尺寸 | 310mm | |
| 可測產品最高尺寸 | 150mm | |
| 外接功能 | Barcode | 選配 |
| 連接MES系統 | 選配 | |
| 機臺安全 | 自動安全門禁 | X射線開啟門不能打開( 電磁感應) |
| 輻射安全標準 | ≤1μsv/h |
