設備應用
采用最新高清大平板相機，一次成圖不需要拼圖
智能讀碼系統，可自動獲取一維、二維碼及條形碼等信息

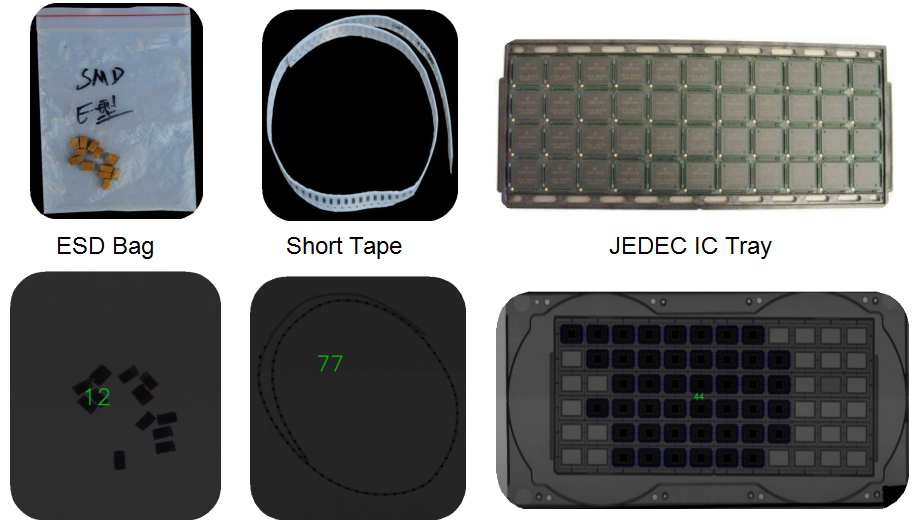

可點7-15寸/JEDEC Tray/散料/短帶料

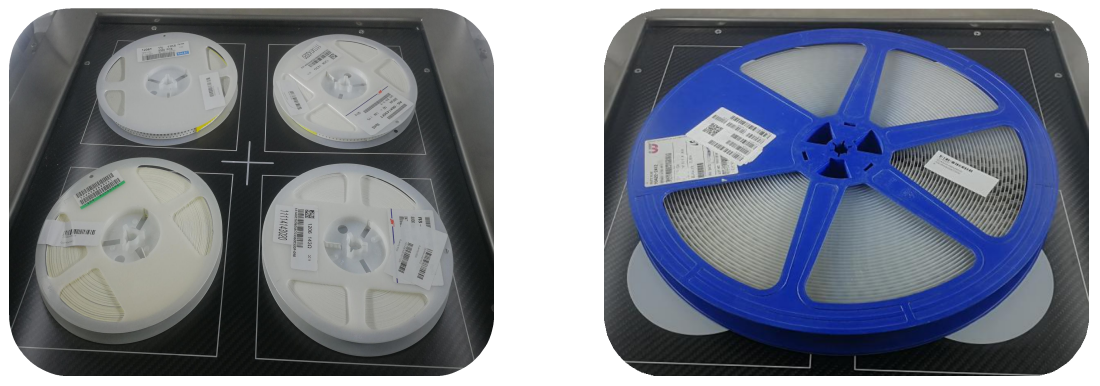

可同時放置4盤7寸物料
可外接標簽打印機

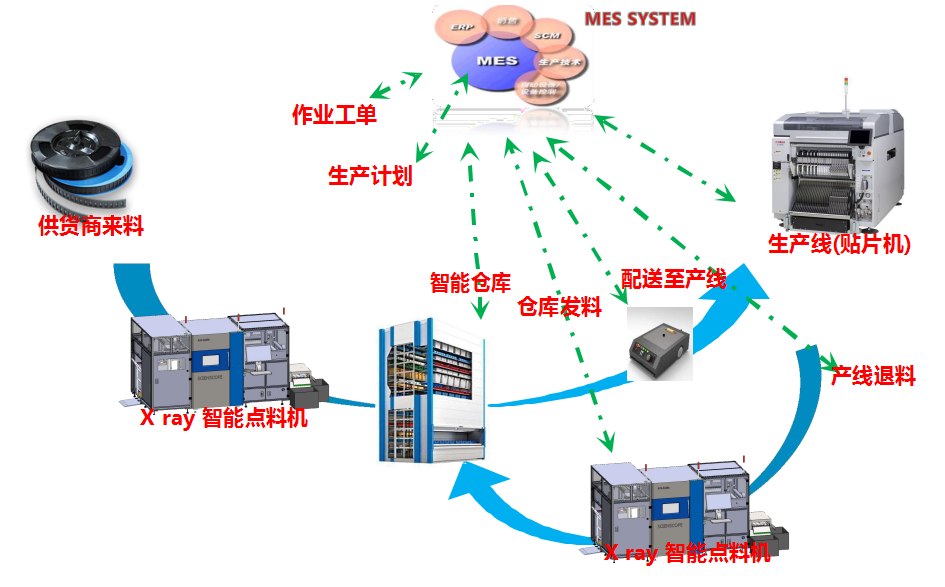

可連接智能倉儲及MES系統

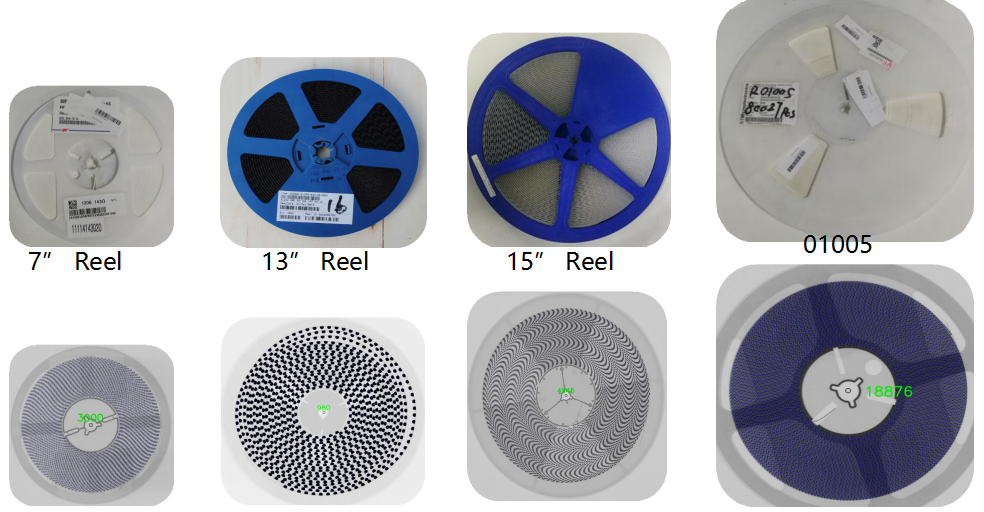

可測7-15寸料盤
可同時測試4盤7寸物料，測試時間可達6秒/盤
采用高清大平板相機，可測試15寸大盤裝物料，一次性成像測試準確度高

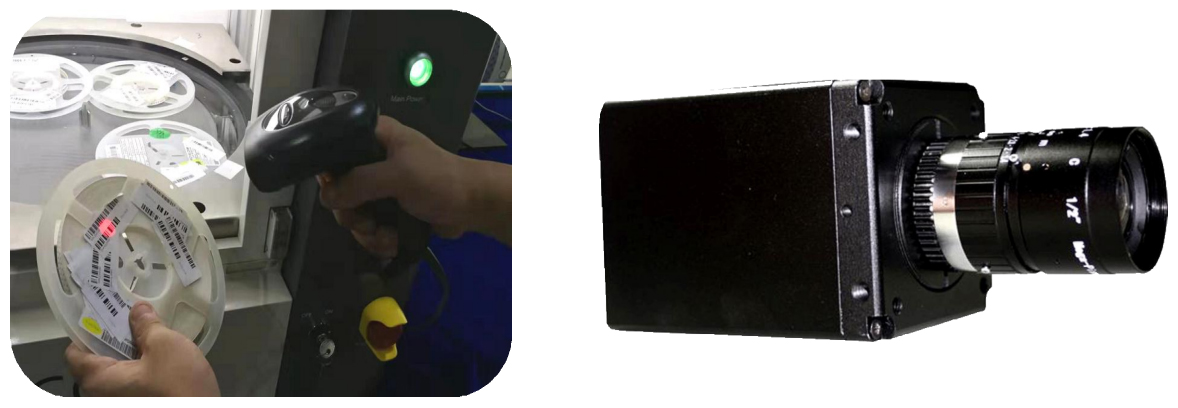

內置智能讀碼相機
其他品牌設備采用手動掃碼槍，手動掃碼只能識別單一的條碼信息且讀碼時間長，并且容易出現料盤掃碼錯誤情況，造成系統數據上傳錯亂。
XC-800設備內置智能讀碼系統，可自動獲取一維、二維碼及條形碼等標簽信息
同時具有防止料盤拿錯功能，隨機取走一盤物料，軟件會自動識別相對應測試數據并打印標簽。
防錯/測試功能

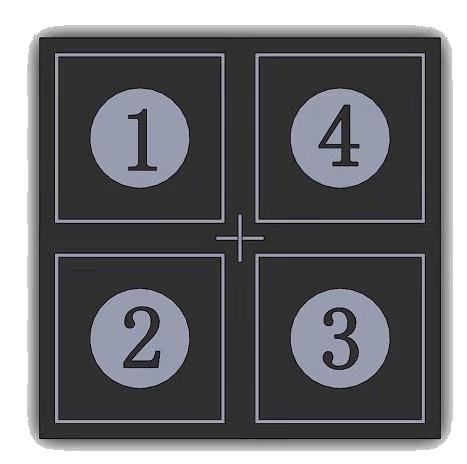

隨機放置料盤位置，托盤上有序號區分；
隨機取走一盤物料，軟件會自動識別相對應測試數據并打印標簽；
放置物料后關門即可測試，無需人工操作軟件；

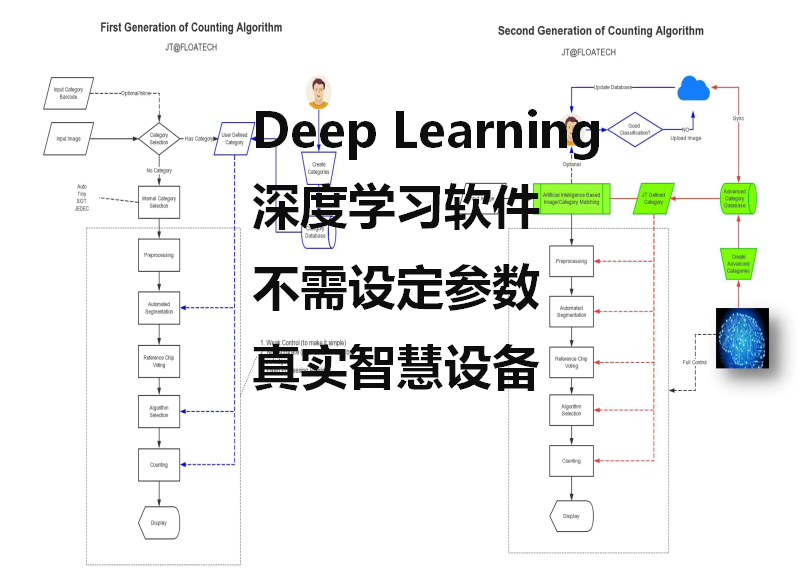

智能FIX算法
軟件優勢
1、全世界最全的系統數據庫
2、數據模型全球共享
3、自動學習功能不需要建模
4、永久免費升級

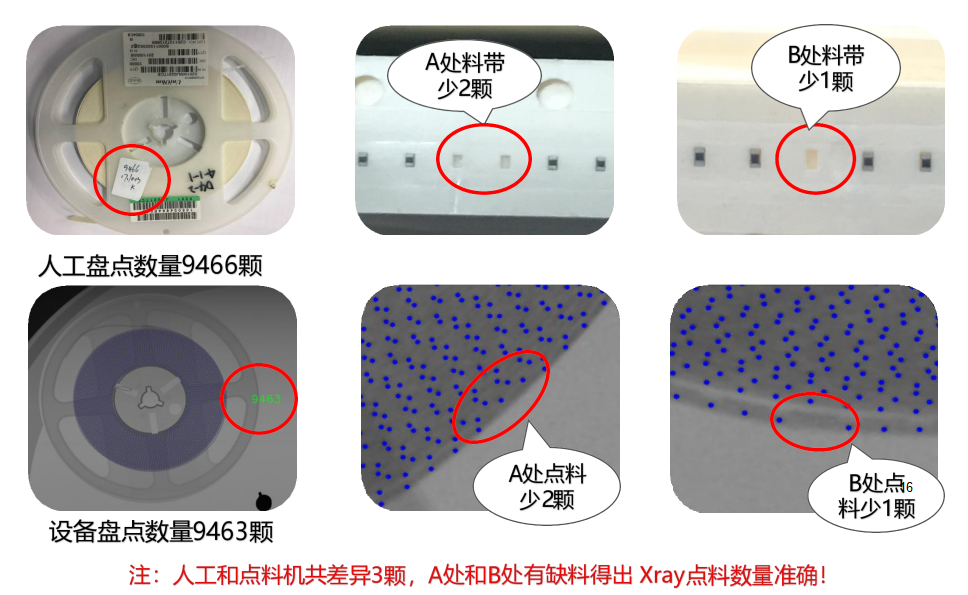

人機點料誤差分析

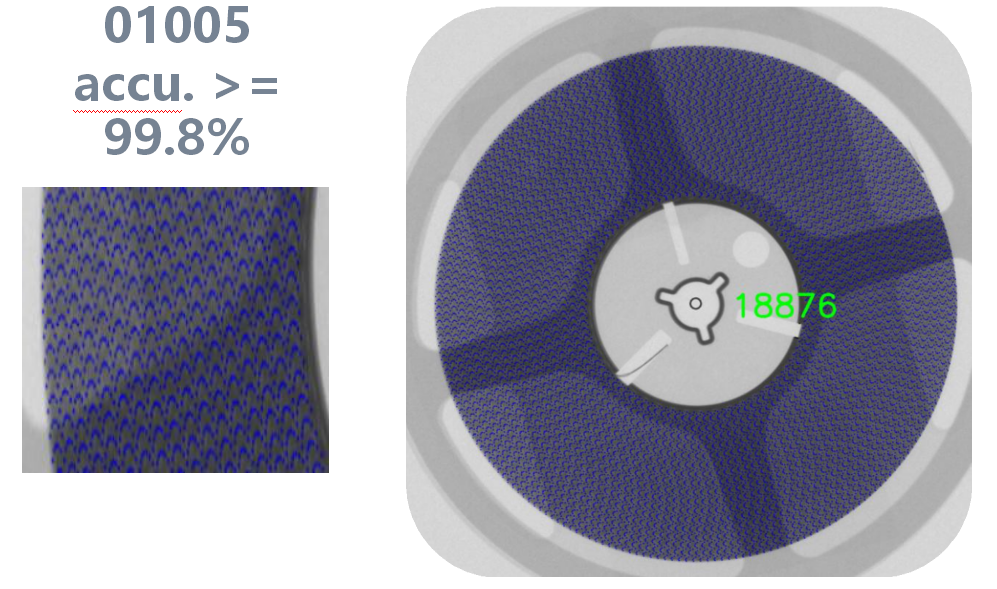

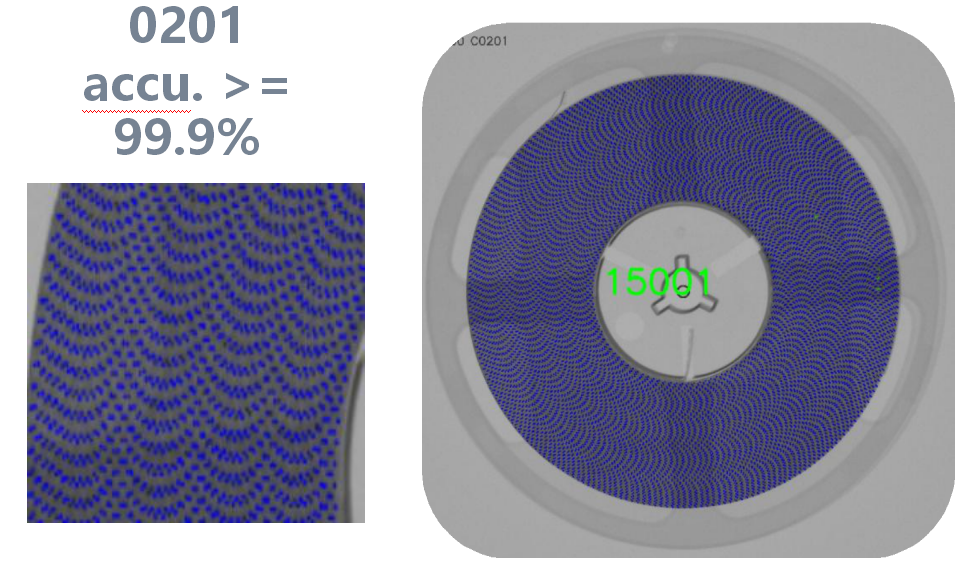

測試圖片
測試數據
名稱 | 物料尺寸 | 準確率 | 備注 |
1005 | 99.80% | ||
201 | 99.90% | ||
402 | 100.00% | ||
603 | 100.00% | ||
電阻 | 805 | 100.00% | |
1206 | 100.00% | ||
1210 | 99.90% | ||
1812 | 99.90% | ||
2010 | 99.90% | ||
2512 | 99.90% | ||
排阻 | 99.90% | ||
1005 | 99.90% | ||
201 | 99.90% | ||
402 | 100.00% | ||
603 | 100.00% | ||
電容 | 805 | 100.00% | |
1206 | 100.00% | ||
1210 | 99.90% | ||
1608 | 99.90% | ||
2125 | 99.90% | ||
3612 | 99.90% |
名稱 | 物料尺寸 | 準確率 | 備注 |
TANT 4525 | 100.00% | ||
鉭電容 | TANT 6640 | 100.00% | |
TANT 7343 | 100.00% | ||
CD32 | 100.00% | ||
CD43 | 100.00% | ||
CD52 | 100.00% | ||
電感 | CD54 | 100.00% | |
CD73 | 100.00% | ||
CD75 | 100.00% | ||
CD104 | 99.90% | ||
CD105 | 99.90% | ||
M1 | 100.00% | ||
M2 | 100.00% | ||
二極管 | M4 | 100.00% | |
M5 | 100.00% | ||
4148 | 100.00% | ||
SOT 23 | 100.00% | ||
三極管 | SOT 89 | 100.00% | |
SOT 363 | 100.00% | ||
SOT 323 | 100.00% |
名稱 | 物料尺寸 | 準確率 | 備注 |
MOS | 2N7000 | 99.90% | |
2N7002 | 99.90% | ||
BGA | 100.00% | ||
IC | QFN | 100.00% | |
QFP | 100.00% | ||
4025B | 100.00% | ||
晶振 | 2016B | 100.00% | |
1612B | 99.90% | ||
HC-49 | 99.90% | ||
光耦 | 99.90% | ||
開關 | 99.90% | ||
2P | 100.00% | ||
3P | 100.00% | ||
接線端子 | 8P | 99.90% | |
10P | 99.90% | ||
料盤40mm以上厚度 | To be updated | ||
屏蔽蓋 | To be updated | ||
屏蔽罩 | To be updated | ||
SD卡座 | To be updated | ||
變壓器 | To be updated | ||
整機狀態 | 產品型號 | AXC-800Ⅲ |
設備重量 | 600KG | |
設備尺寸 | L860*W770*H1900（mm） | |
電源規格 | 50-60Hz/220V | |
整機功率 | 800W | |
X射線系統 | 光管 | 80KV |
成像 | 相機 | 17英寸高清平板 |
檢測項目及尺寸 | 可測試料盤尺寸 | 7-15英寸 |
可測料盤高度 | 4-80mm | |
物料尺寸 | 最小可測 01005 | |
檢測時間（秒） | 7英寸 10秒/4盤 13-15英寸8秒/盤 | |
檢測準確度 | 99.9% | |
外接功能 | Barcode | 自動 |
連接智能倉儲及MES系統 | OK | |
外接條碼打印機 | OK | |
機臺安全 | 自動安全門禁 | X射線開啟門不能打開( 電磁感應) |
輻射量 | ≤1usv/h |
